Thrane Antena LT1000 NRU

A Unidade de Referência de Navegação LT 1000 (NRU) é um produto de navegação marítima da Lars Thrane A / S. O LT 1000 NRU foi concebido para o lazer, bem como para os mercados marítimos profissionais. A unidade LT 1000 atende a todos os padrões e requisitos de certificação necessários para o equipamento de navegação marítima em todo o mundo.

DESEMPENHO:

O LT 1000 NRU é uma unidade pequena, compacta e muito avançada com 12 sensores de precisão (magnetômetros, giroscópios, acelerômetros, barômetros, termômetros e GNSS). Com o uso de fusão de sensor e filtragem de Kalman, as saídas LT 1000 NRU: cabeçalho verdadeiro, rolo, passo, posição, velocidade do solo, curso sobre terra, pressão do ar e temperatura em tempo real, com alta precisão e resolução. O LT 1000 NRU inclui tecnologias avançadas, tais como:

Filtragem de Kalman

Cálculo da variação magnética com base no modelo magnético mundial (WMM)

Compensação de ferro macio e duro (desvio)

Construído no algoritmo de calibração do magnetômetro

Receba e rastreie vários sistemas de satélite (GPS, GPS e GLONASS ou GPS e BeiDou)

Suporte para Sistema de Aumento Baseado em Satélite (SBAS): EGNOS, WAAS e MSAS

O LT 1000 NRU faz uso da tecnologia mais recente dentro dos receptores GNSS, com aquisição líder no mercado e desempenho de rastreamento.

O LT 1000 NRU foi projetado e construído para o ambiente exigente e áspero no mar e com uma faixa de temperatura operacional de 40 ° C a + 55 ° C (40 ° F a + 131 ° F).

Características principais:

Unidade de referência de navegação com 12 sensores de precisão

Título verdadeiro, título magnético, desvio, variação, rolo, passo, hora e data UTC, posição, informação de satélite, velocidade do solo, curso sobre terra, pressão do ar e temperatura

72 cap. Receptor de satélite GNSS (GPS / GLONASS / BeiDou) com correcção SBAS

Padrão (padrão de figura 8) e algoritmo de calibração de desvio adaptativo

Simultaneamente NMEA 0183 e NMEA 2000

Frases NMEA 0183 configuráveis ​​(habilitar / desativar, identificação do falante, taxa de saída)

Resistência de terminação NMEA 2000 configurável facilmente (aberta ou terminada)

Taxa de dados NMEA 0183 configurável e fácil (4800 ou 38400 baud)

Cada unidade é calibrada de fábrica e está testada por temperatura antes da remessa

Certificação marítima mundial

Especificações:

Certificação e normas: CE, IEC 60945, IEC 60950, EN 300440 2, FCC, IC, RCM, RoHS, NMEA 0183, NMEA 2000

Dimensões, com suporte de pólo: 151,4 x 81,65 x 128,0 mm (5,96 x 3,21 x 5,04 pol.)

Peso, com suporte de pólo: 240 g (0,53 lbs)

Temperatura (ambiente), operacional: 40 ° C a + 55 ° C (40 ° F a + 131 ° F)

Temperatura (ambiente), armazenamento: 40 ° C a + 85 ° C (40 ° F a + 185 ° F)

Impermeável: IP46 / Umidade: 95% sem condensação @ 40 ° C

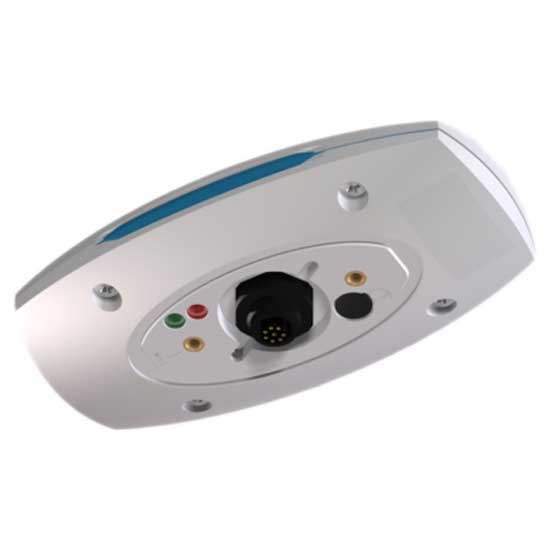

Interface de comunicação: conector fêmea de 8 pinos para NMEA 0183, NMEA 2000 e potência

Potência de entrada: 9 40 VDC

Consumo de energia: <1W

Número Equivalente de Carga (LEN): 2

Distância segura da bússola: 0,3 m (1 ft)

Na caixa:

LT 1000 NRU

Pole & Roof Mount

10m Cabo Multi 8 pinos Simple Cut (M)

Parafuso Conn. NMEA 2000 Micro C (M)

Guia de Instalação Rápido

Folha de instruções de segurança

Folha de teste da unidade

INSTALAÇÃO E NAVEGAÇÃO:

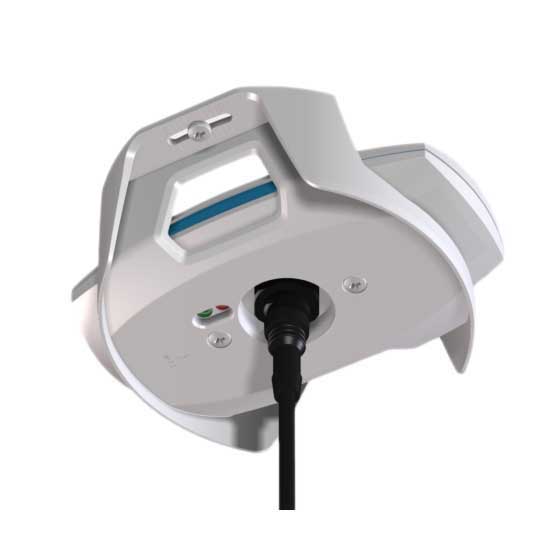

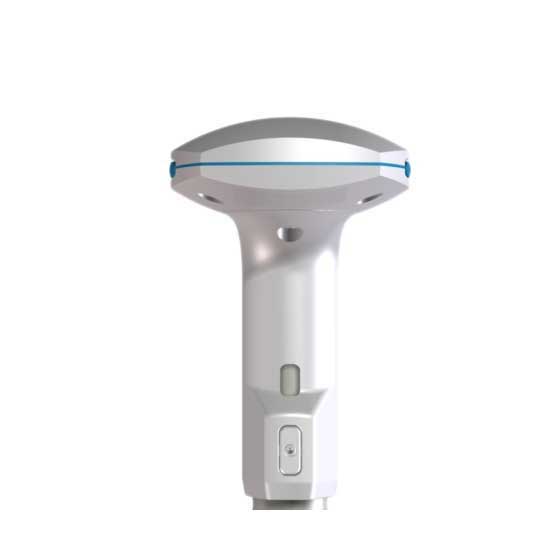

A unidade de referência de navegação LT 1000 é fácil de montar em um 1? pole (instalação opcional: montagem no telhado) com um único cabo que suporta NMEA 0183, NMEA 2000 e potência. O algoritmo de calibração do magnetômetro incorporado irá compensar rapidamente o desvio do título e o LT 1000 NRU produzirá dados de navegação confiáveis. Um software de instalação e serviço de PC externo está disponível para configuração opcional e manutenção do LT 1000 NRU.

Mais de 40 anos de experiência foram colocados no projeto e construção do avançado LT 1000 NRU, com um desempenho excepcional e nível de especificação.
